Eclipse Memory Analysis使用

JVM

JAVA

发布日期: 2022-02-21

Eclipse Memory Analyzer是一个快速而功能丰富的Java堆分析器，可帮助您查找内存泄漏并减少内存消耗。
使用内存分析器分析数亿个对象的生产性堆转储，快速计算保留的对象大小，查看谁阻止垃圾收集器收集对象，运行报告以自动提取泄漏的嫌疑人。

Eclipse Memory Analyzer

安装

下载Eclipse并安装，下载地址：https://www.eclipse.org/downloads/。

在Eclipse help -> Eclipse Marketplace下搜索Memory.找到图中的软件，默认安装就可以。

打开Eclipse Marketplace

Eclipse Memory Analyzer安装

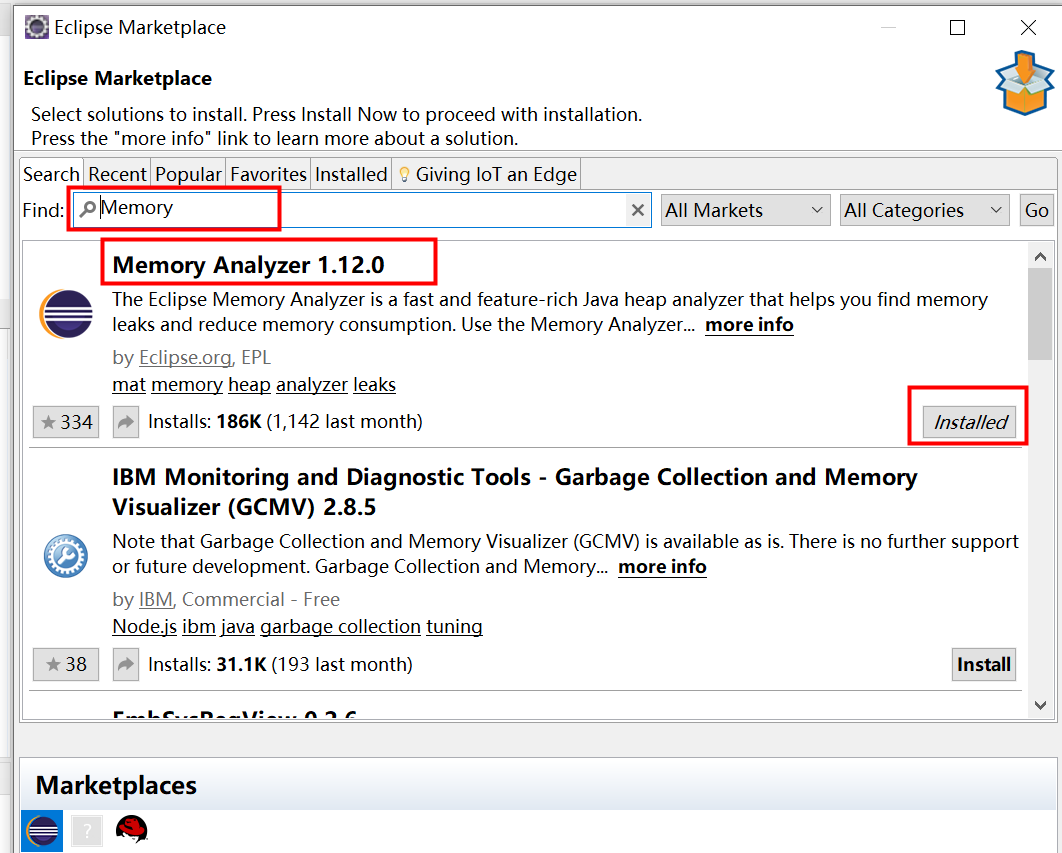

Eclipse Memory Analyzer查找

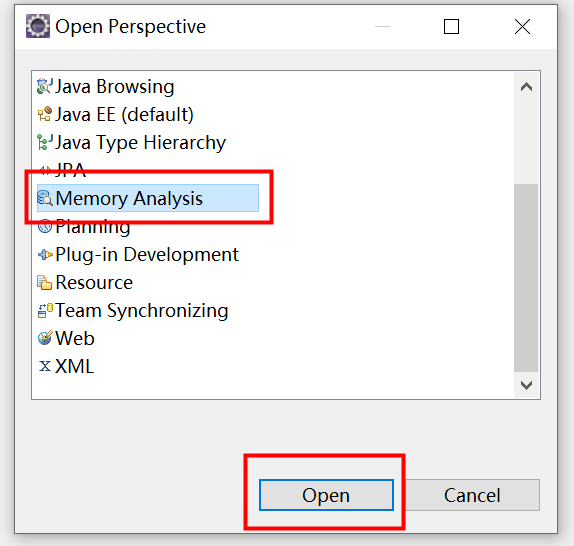

Eclipse Memory Analyzer打开

测试代码

package org.fenixsoft.jvm.chapter2;

import java.util.ArrayList;
import java.util.List;

/**
 * VM Args：-Xms20m -Xmx20m -XX:+HeapDumpOnOutOfMemoryError
 *
 * @author zzm
 */
public class HeapOOM {

    static class OOMObject {
    }

    public static void main(String[] args) {
        List<OOMObject> list = new ArrayList<OOMObject>();

        while (true) {
            list.add(new OOMObject());
        }
    }
}

VM options配置

-Xms20m -Xmx20m -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=d:\test.hprof
HeapDumpOnOutOfMemoryError 内存溢出时dump文件保存在HeapDumpPath指定的位置，-XX:HeapDumpPath=/usr/local/tomcat 这样可以只指定保持的目录
-Xms20m 指定JVM初始内存为20m，-Xmx20m 指定JVM最大可用内存为20m

idea中异常信息打印：

org.fenixsoft.jvm.chapter2.HeapOOM
java.lang.OutOfMemoryError: Java heap space
Dumping heap to java_pid21692.hprof ...
Heap dump file created [28257710 bytes in 0.164 secs]
Exception in thread "main" java.lang.OutOfMemoryError: Java heap space
	at java.util.Arrays.copyOf(Arrays.java:3210)
	at java.util.Arrays.copyOf(Arrays.java:3181)
	at java.util.ArrayList.grow(ArrayList.java:261)
	at java.util.ArrayList.ensureExplicitCapacity(ArrayList.java:235)
	at java.util.ArrayList.ensureCapacityInternal(ArrayList.java:227)
	at java.util.ArrayList.add(ArrayList.java:458)
	at org.fenixsoft.jvm.chapter2.HeapOOM.main(HeapOOM.java:20)

Process finished with exit code 1

分析

在Eclipse Memory Analyzer试图中，选择File -> Open Heap Dump

打开Dump文件

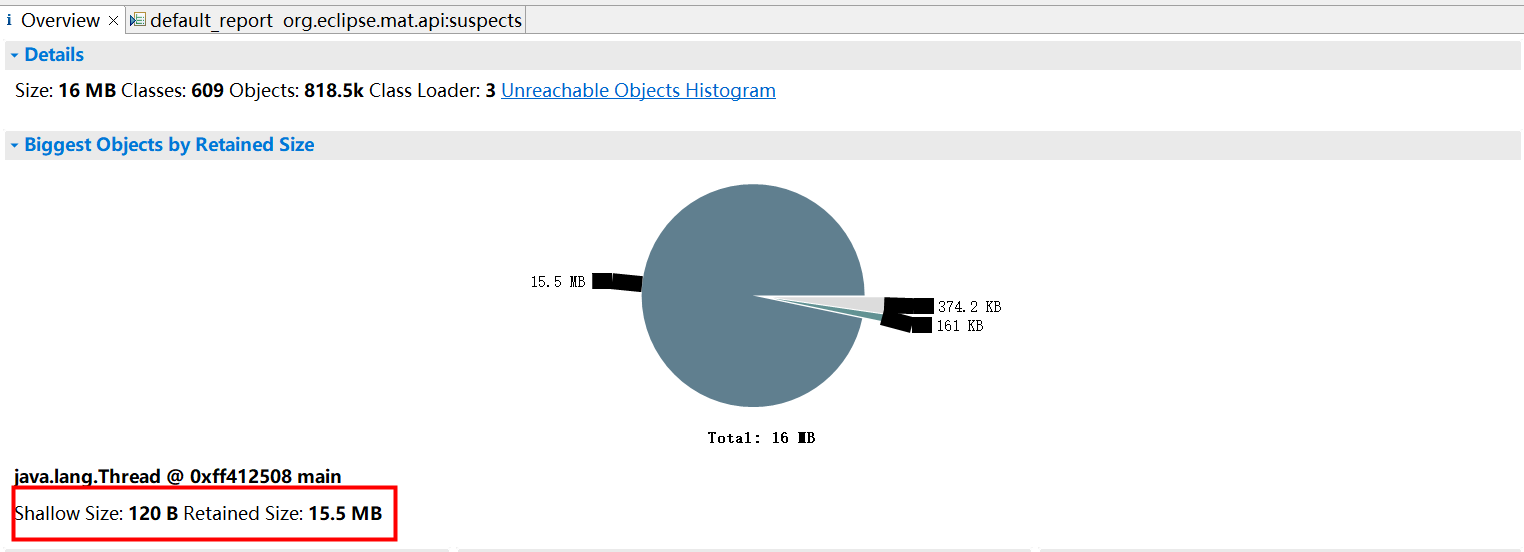

Overview页面

Overview

在窗口上方的位置可以看到 heapDump 的 size，以及类、对象和类加载器的数量。
在窗口中最醒目的饼图直观地显示了 dump 中最大的几个对象。鼠标光标划过饼图中代表某个对象的区块时可以在左侧 Inspector 窗口中看到对象的细节，在区块上点击鼠标左键可以通过菜单项钻取到关于其对应的对象更多的细节。

我们可以看到占用很大一部分内存的有几个深色的饼区，这些就可以当做我们稍后着重看的地方

内存分析

这里看到最大的那个占用内存的对象，对象名称，Shallow Size也就是本身在堆内存中120B并不大，但是Retained Size有15.5M，说明这个大对象中包含的引用对象很多。

Histogram

点开Histogram，点击Shallow Heap或Retained Heap排序，可以看见前排占用大量空间的有哪些

Histogram

Shallow Heap浅堆：java对象占用的内存
Retained Heap深堆：java对象及对象引用的类占用的内存，jvm gc回收时释放的内存
Retained Heap深堆大于等于Shallow Heap浅堆

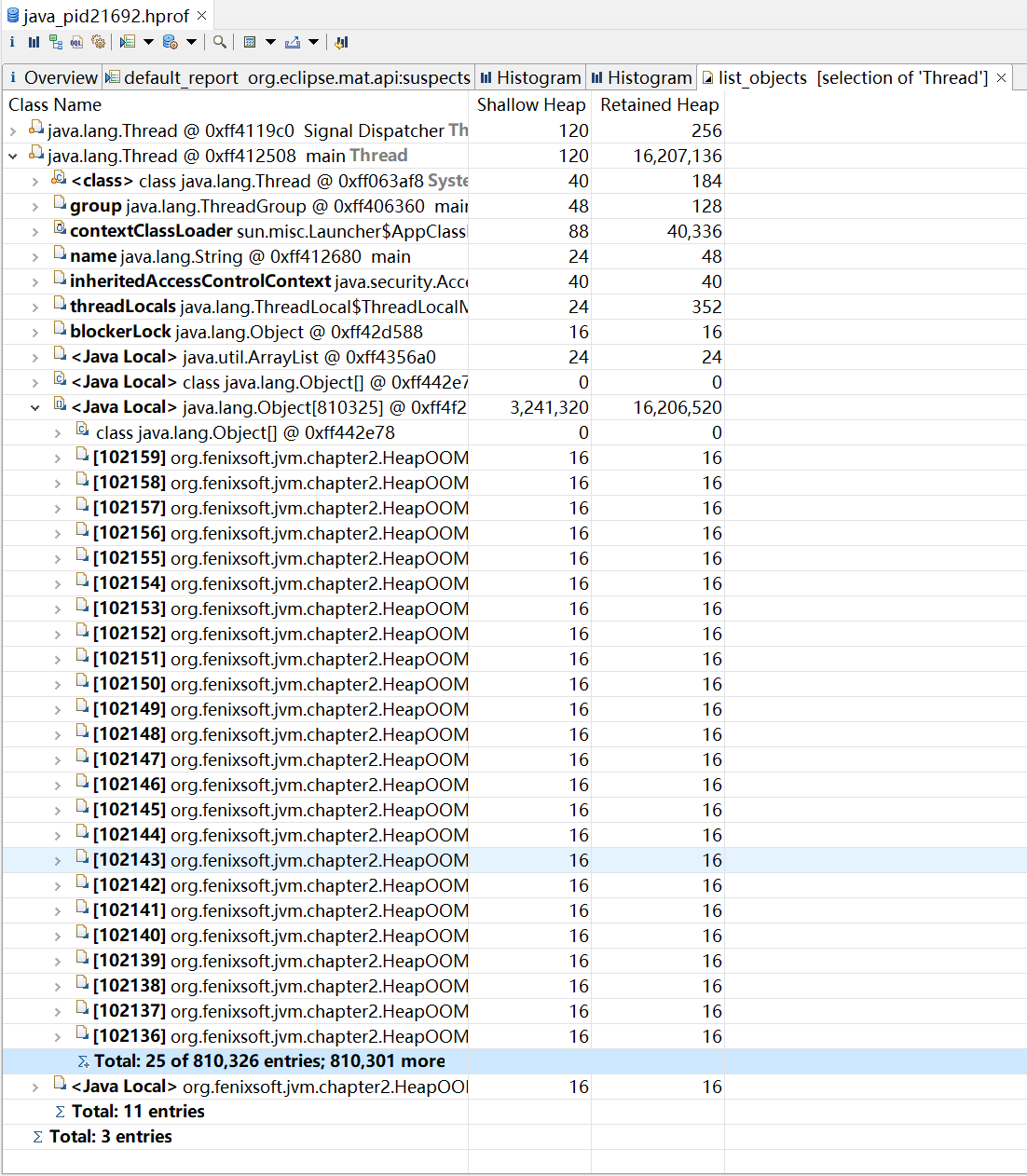

如果想看这个具体有哪些对象，可以点击这个右键->show objects by class -> by outgoing Reference

outgoing Reference

Incomming Reference 指的是引用当前对象的外部对象； Outgoing Reference 指的是当前对象引用的外部对象。
对象的 incomming reference 保证对象处于 alive 从而免于被垃圾回收掉。
Outgoing reference 则展示了对象的具体内容，有助于我们发现对象的用处。

具体分析
